產品名稱: DDL系列單吸式低噪聲離心風機
廣泛應用于玩味食堂心事賓館酒樓等廚房排煙送新風，及工礦企業、娛樂場所、地下室等場合的通風，同時亦廣泛配套實用在糧食機械、化工機械、塑料機械等生產設備上
詳細信息:

一、應用及特點
DDL系列離心風機采用方形結構，直聯傳動風機出口為止方向任意安裝，且不必做角鐵支架，具有明顯的風量大、風壓始終、噪聲低、體積小、安裝方便等優點，是環保通風工程設施配套的理想風機。
DDL－Ⅰ型風機分A式直聯傳動和E式皮帶傳動兩種結構型式，采用高效前傾多翼式離心葉輪，同一機號風量耿大。配用防爆電機和鋁（不銹鋼）材質葉輪，可制成防爆型。
DDL－Ⅱ型風機采用A式直聯傳動，配用高效后彎式離心葉輪，以獨特的集風器消音功能，同一機號分壓耿高、噪聲更低，可按用戶要求制成防腐、防爆型。

二、DDL－Ⅰ型性能參數表（前向多翼式）

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 (Kg)
2.5A	720	1000	130	0.25	48	32
		1200	126
		1400	124
	960	1324	225	0.37	51	36
		1580	220
		1850	218
	1450	2000	515	1.1	59	43
		2400	505
		2800	500
2.8A	720	1550	170	0.37	52	61
		1800	166
		2150	162
	960	2050	300	0.75	58	66
		2380	293
		2840	285
	1450	3300	660	1.5	65	68
		3410	650
		3600	640
3.15A	720	2940	225	0.55	59	72
		3100	215
		3240	205
	960	2980	400	0.75	64	79
		3200	395
		3340	380
	1450	3760	920	2.2	68	83
		4100	910
		4320	890
3.55A	720	2800	260	0.55	58	78
		3100	240
		3420	230
	960	3400	450	1.1	65	82
		3750	440
		3960	425
	1450	5210	1070	3	71	88
		5500	1035
		5760	1000
4A	720	3460	325	0.75	59	85
		3700	315
		3960	310
	960	4300	560	1.5	66	91
		4650	545
		4860	530
	1450	5120	1280	4	70	98
		5430	1240
		5760	1190

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 (Kg)
4.5 A/E	720	5150	460	1.5	66	117/130
		5300	450
		5760	455
	860	5900	670	2.2	68	130
		6250	665
		6480	650
	960	6680	820	3	68	123/137
		6950	815
		7200	800
5E	600	8500	450	2.2	65	130
		9000	445
		9360	435
	700	8135	680	3	70	155
		8500	675
		9000	660
	800	9350	780	4	72	160
		9900	760
		10440	740
5.6E	500	9800	370	2.2	65	200
		1000	365
		11520	350
	600	9100	580	3	69	225
		9900	575
		11500	560
	700	9450	700	4	72	250
		9890	685
		10800	670
6.3E	500	9750	470	3	68	350
		10050	465
		12600	455
	600	12500	700	5.5	70	380
		14000	695
		15480	680
	650	15680	800	7.5	73	390
		17650	795
		18360	780
7.1E	450	11250	480	4	69	450
		14320	475
		16560	460
	550	19800	710	7.5	74	460
		20050	700
		23040	680
	600	22860	800	11	77	470
		25500	790
		28000	760
8E	400	23000	450	11	72	520
		25200	420
		26700	380
	500	26000	560	15	76	540
		29000	530
		32000	510
	550	33000	680	18.5	79	560
		36000	650
		38000	620

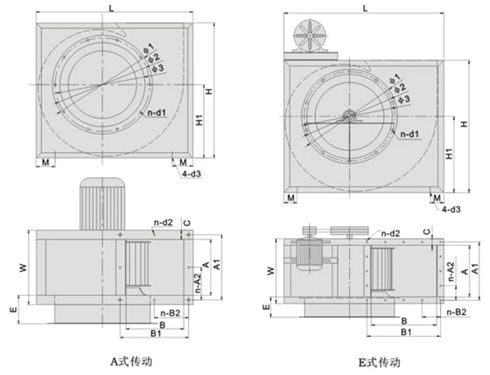

三、DDL-Ⅰ型風機外形尺寸表(單位：mm)

機號	進風口					出風口								外形及安裝底座
機號	Φ1	Φ2	Φ3	n-d1	E	A	A1	n-A2	B	B1	n-B2	n-d2	C	L	H	H1	W	M	d3
2.5A	330	300	250	6-Φ8.5	100	180	220	2-110	220	260	2-130	8-Φ8.5	40	510	440	245	260	80	Φ12.5
2.8A	360	330	280	8-Φ8.5	100	190	230	2-115	245	285	3-95	10-Φ8.5	40	570	500	275	270	80	Φ12.5
3.15A	395	365	315	8-Φ8.5	100	210	250	2-125	280	321	3-107	10-Φ8.5	40	630	550	310	290	80	Φ12.5
3.55A	435	405	355	8-Φ8.5	100	220	260	2-130	320	360	3-120	10-Φ8.5	40	700	620	340	300	100	Φ14
4A	480	450	400	10-Φ10.5	100	240	282	3-94	360	400	4-100	14-Φ10.5	40	800	680	380	320	100	Φ14
4.5A	540	500	450	12-Φ10.5	120	275	315	3-105	400	440	4-110	14-Φ10.5	40	880	750	420	355	100	Φ14
5E	590	550	500	12-Φ10.5	120	285	327	3-109	440	480	4-120	14-Φ10.5	40	980	830	470	365	100	Φ14
5.6E	650	610	560	14-Φ12.5	120	300	342	3-114	500	540	5-108	16-Φ12.5	40	1080	920	520	380	100	Φ14
6.3E	720	680	630	14-Φ12.5	120	350	390	3-130	550	590	5-1189	16-Φ12.5	40	1200	1010	570	430	100	Φ14
7.1E	800	760	710	16-Φ12.5	140	380	440	4-110	630	680	5-136	18-Φ12.5	50	1350	1140	650	480	100	Φ16
8.0E	890	850	800	16-Φ12.5	140	450	500	4-125	700	750	5-150	18-Φ12.5	50	1510	1290	730	550	100	Φ16

四、DDL-Ⅱ型性能參數表(后向板式)

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 (Kg)
3.55	1450	1988	371	0.55	69	60
		2566	299
		2987	247
4.0	1450	3007	500	0.75	71	78
		3808	399
		4406	344
4.5	1450	3845	617	1.1	74	94
		4981	470
		5440	426
5.0	1450	5803	772	2.2	78	122
		7522	609
		8197	500
5.6	1450	8124	965	3	82	148
		10530	761
		11475	625
	960	4781	389	1.5	73
		6196	307
		7219	252
6.0	1450	9992	1106	4	85	162
		12952	872
		14114	716

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	功率 (kW)	噪聲 dB(A)	重量 (Kg)
6.0	960	6594	486	1.5	76	162
		8548	383
			315
6.3	1450	10029	1112	5.5	85	177
		12998	878
		15142	725
	960	6640	486	2.2	77	162
		8606	384
		10026	316
7.1	1450	13618	1508	11	87	304
		18182	1261
		21227	1091
	960	9018	657	4	78	224
		12041	549
		14057	477
8.0	1450	20326	1959	15	89	356
		27138	1637
		31176	1416
	960	13461	854	5.5	79	246
		17972	714
		20882	619

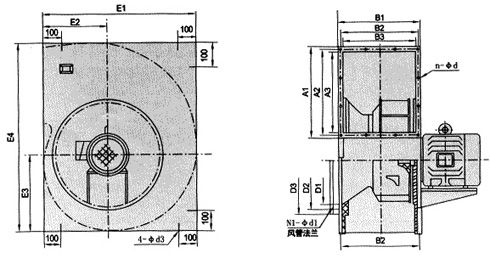

DDL-Ⅱ型風機外形尺寸表(單位：mm)

機號	進風口尺寸				出風口尺寸							外形尺寸
機號	D1	D2	D3	n-Φd	A1	A2	A3	B1	B2	B3	n-Φd1	E1	E2	E3	E4	n-d1
3.55	370	410	440	8-Φ10.5	372	342	292	328	298	248	10-Φ8.5	584	240	290	714	4-Φ10.5
4.0	420	460	500	8-Φ10.5	395	355	315	360	330	280	12-Φ8.5	647	265	322	789	4-Φ10.5
4.5	470	510	530	8-Φ10.5	435	405	355	395	365	315	14-Φ8.5	728	298	363	885	4-Φ10.5
5.0	520	560	600	12-Φ10.5	475	445	395	430	400	350	14-Φ8.5	809	331	403	981	4-Φ10.5
5.6	580	620	660	12-Φ10.5	515	485	435	472	442	392	16-Φ8.5	906	370	451	1098	4-Φ10.5
6.0	620	660	700	12-Φ10.5	555	525	475	502	472	422	16-Φ8.5	969	396	483	1171	4-Φ10.5
6.3	660	690	730	12-Φ10.5	555	525	475	521	491	441	16-Φ8.5	969	396	483	1171	4-Φ10.5
7.1	730	780	820	12-Φ12.5	625	595	545	577	547	497	18-Φ8.5	1129	462	574	1380	4-Φ12.5
8.0	820	870	910	12-Φ12.5	705	675	625	640	640	560	18-Φ8.5	1291	528	655	1578	4-Φ12.5
8.5	870	920	96	12-Φ12.5	750	720	670	680	640	600	18-Φ8.5	1372	561	696	1677	4-Φ12.5

五、DDL型風機進出風方向示意

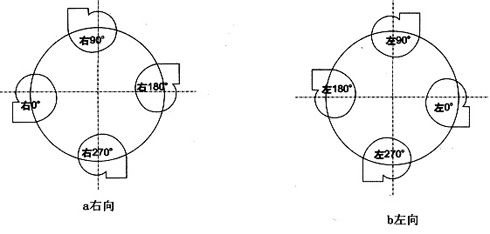

本系列風機分A式直聯傳動和E式皮帶傳動，按葉輪旋轉方向分為左旋和右旋，旋轉方向從電機或皮帶輪側看為準，以出風口分為00、900、1800、2700四種出風方式，訂貨時需注明。
